CPU de 8 bits
Ejecuta instrucciones del set PIC18. Trabaja con registros de un byte (0–255), como WREG, STATUS, BSR y el contador de programa.

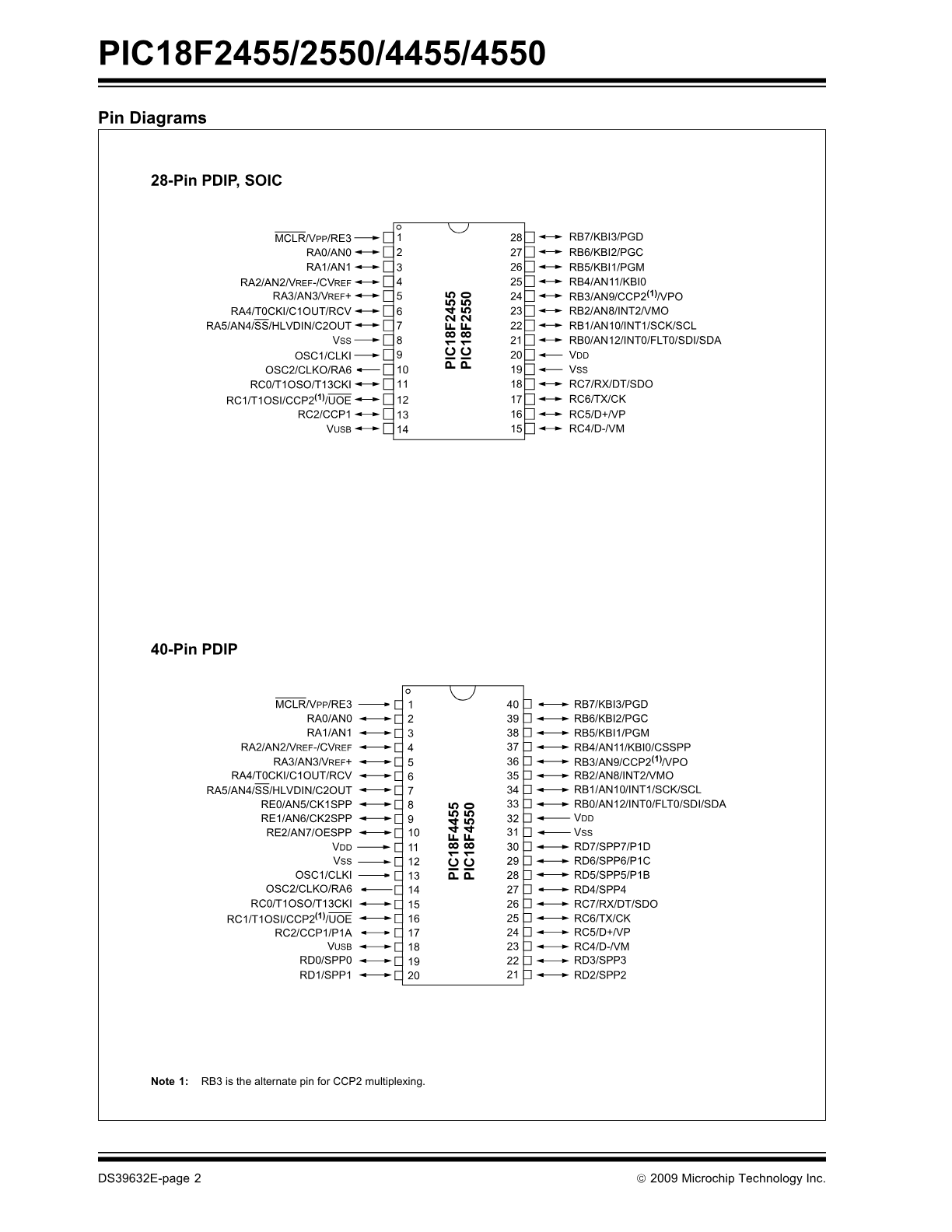

Que es el PIC18F4550
El PIC18F4550 es el microcontrolador de 8 bits que usaras en el curso. Si aun no leiste los conceptos basicos del microcontrolador (μC vs μP, memoria y perifericos), empieza por ahi.
Integra CPU, memoria Flash/RAM/EEPROM, puertos de entrada/salida y perifericos internos en un solo chip. Es popular en cursos porque obliga a entender la maquina por dentro: registros, bits, puertos, interrupciones y temporizadores.
Que significa 8 bits
Sección titulada «Que significa 8 bits»En sistemas digitales, cada bit es una posicion que vale 0 o 1. Si tienes n bits, el numero de combinaciones distintas es 2ⁿ (dos elevado a n).
| n (bits) | Combinaciones 2ⁿ | Numeros que puedes representar (sin signo) |
|---|---|---|
| 1 | 2 | 0 a 1 |
| 2 | 4 | 0 a 3 |
| 3 | 8 | 0 a 7 |
| 8 | 256 | 0 a 255 |
Con 3 bits se ve como la tabla de combinaciones que usas en digitales (cada fila es un estado distinto):
| bit 2 | bit 1 | bit 0 | Decimal |
|---|---|---|---|
| 0 | 0 | 0 | 0 |
| 0 | 0 | 1 | 1 |
| 0 | 1 | 0 | 2 |
| 0 | 1 | 1 | 3 |
| 1 | 0 | 0 | 4 |
| 1 | 0 | 1 | 5 |
| 1 | 1 | 0 | 6 |
| 1 | 1 | 1 | 7 |
Son 8 filas = 2³ = 8 estados, numerados del 0 al 7.
El PIC18F4550 usa 8 bits por registro (un byte). La misma idea escala: 2⁸ = 256 combinaciones, numeradas del 0 al 255. Por eso WREG, PORTB y casi todo registro de datos cabe en un solo byte.
Cada bit del byte tiene un peso (potencia de 2). Si el bit esta en 1, sumas ese peso:
| bit 7 | bit 6 | bit 5 | bit 4 | bit 3 | bit 2 | bit 1 | bit 0 |
|---|---|---|---|---|---|---|---|
| 128 | 64 | 32 | 16 | 8 | 4 | 2 | 1 |
Ejemplos:
| Decimal | Binario (8 bits) | Calculo |
|---|---|---|
| 5 | 00000101 | 4 + 1 = 5 |
| 255 | 11111111 | 128 + 64 + 32 + 16 + 8 + 4 + 2 + 1 = 255 |
En Arquitectura basica veras por que una suma como 200 + 100 = 300 no cabe en esos 8 bits y activa la bandera de acarreo C. En Bits y hexadecimal profundizas conversiones y mascaras.
Bloques basicos
Sección titulada «Bloques basicos»Memoria Flash
Guarda el programa. Cuando grabas el .hex, este contenido queda almacenado aqui.
RAM
Guarda variables temporales, contadores, banderas y datos durante la ejecucion.
EEPROM
Memoria no volatil para datos que deben conservarse aunque el circuito se apague.
Puertos I/O
Pines configurables como entradas o salidas digitales mediante registros como TRISx, PORTx y LATx.
Perifericos
Timers, ADC, PWM, USART, USB, interrupciones y otros modulos internos.
Por que se estudia en ensamblador
Sección titulada «Por que se estudia en ensamblador»El ensamblador permite ver lo que normalmente oculta un lenguaje de alto nivel. En lugar de escribir una funcion abstracta, modificas registros y bits directamente. Esto ayuda a entender preguntas de teoria como:
- Que diferencia hay entre
PORTByLATB. - Por que un pin debe configurarse con
TRISBantes de usarlo. - Como una interrupcion altera el flujo normal del programa.
- Que relacion existe entre frecuencia de reloj, ciclos de instruccion y temporizadores.
En una frase
Sección titulada «En una frase»El PIC18F4550 es una computadora pequena y dedicada, donde tu programa controla directamente el hardware.
Introduccion al PIC18F4550
Basado en: Tema 1. Conceptos Básicos (1).pdf
