Config bits y palabra de configuracion

Progreso de la clase 0%

Inicia sesion en CALETAS para presentar el examen (12 preguntas) y guardar tu resultado.

La palabra de configuracion (tambien llamada config bits o fuses) fija opciones de hardware que el PIC aplica al encender, antes de ejecutar tu programa: que oscilador usa, si el watchdog esta activo, como se comporta MCLR, si los puertos arrancan digitales, etc.

Esta pagina cierra el bloque de Fundamentos junto con Ensamblador MPASM: alli viste CONFIG al inicio del .ASM y el estilo sandwich; aqui entiendes que es la palabra de configuracion, que significa cada bit y como se relaciona con el sistema minimo del laboratorio UNEXPO.

En MPASM

Las directivas CONFIG no generan codigo ejecutable. El ensamblador las traduce a bits que el programador graba en la memoria de configuracion del PIC (zona distinta de la Flash donde vive tu GOTO programa).

Que es la palabra de configuracion

En el curso oiras palabra de configuracion, config bits y fuses — son la misma idea con nombres distintos: un bloque de bits fijos que le dice al PIC como arrancar antes de que corra tu programa:.

Paso 1 — Un grupo de bits, no un programa

La palabra de configuracion no son instrucciones que el CPU ejecuta con MOVLW, GOTO ni CALL. Es un paquete de interruptores de hardware grabado en una zona especial del chip:

	Palabra de configuracion	Tu programa en Flash
Que es	Bits de arranque (oscilador, WDT, MCLR…)	Instrucciones que el CPU ejecuta
Cuando actua	Al encender o tras reset	Linea por linea mientras corre
Lo defines con	Directivas CONFIG en el .ASM	Codigo bajo ORG / etiquetas
Cambia en runtime	No (salvo reprogramar el chip)	Si — tu codigo modifica SFR

Piensalo como la configuracion de fabrica del escenario: el cristal, el reset y el watchdog se deciden antes del main; luego tu Ensamblador actua sobre Registros (TRISB, LATB…).

Paso 2 — La escribes con CONFIG en el .ASM

Cada linea CONFIG fija una parte de la palabra. MPASM traduce el nombre (FOSC, WDT…) y el valor (HS, OFF…) al bit concreto del PIC18F4550:

        CONFIG  FOSC = HS     ; parte de la palabra: oscilador alta velocidad
        CONFIG  WDT  = OFF    ; parte de la palabra: watchdog apagado
        CONFIG  LVP  = OFF    ; parte de la palabra: RB5 libre

No es un literal dentro de una instruccion (como MOVLW D'10'). Es una directiva: le habla al ensamblador, no al CPU en ejecucion.

Paso 3 — MPASM la empaqueta en el .HEX

Al compilar, el .HEX lleva dos cosas:

  Archivo .HEX
  ├── Codigo de programa (Flash ejecutable)
  └── Palabra de configuracion (bits de arranque)

Por eso en MPLAB y Proteus cargas un solo .HEX: Proteus y el programador graban programa y palabra de configuracion juntos. Si falta el bloque CONFIG, el chip puede usar valores por defecto distintos a los del laboratorio.

Paso 4 — El PIC la aplica al encender

Secuencia al aplicar 5 V:

  Enciendes alimentacion (POR)
       ↓  PWRT (si CONFIG PWRT = ON)
  El PIC lee la palabra de configuracion
       ↓  FOSC, WDT, PBADEN, MCLRE… quedan fijos
  PC = 0000H → ejecuta ORG 0x0000
       ↓
  GOTO    programa          ; salto al main
; ...
programa:                     ; destino — tu codigo empieza aqui

Si el programa “no arranca”, revisa palabra + hardware antes de depurar LATB: alimentacion → cristal/FOSC → MCLR/MCLRE → LVP/PBADEN → recien el codigo.

Palabra de configuracion vs registro SFR

• Palabra de configuracion → hardware al encender (FOSC = HS).
• Registro SFR → hardware mientras corre (BCF TRISB, 0).

CONFIG WDT = OFF no sustituye CLRWDT en un programa que luego active el WDT por otro medio — son capas distintas.

Conceptos clave — nombres equivalentes

Concepto	Explicacion
Palabra de configuracion	El bloque completo de bits de arranque
Config bits / fuses	Cada bit (o grupo) dentro de esa palabra
Directiva CONFIG	Como escribes esos bits en el .ASM
Memoria de configuracion	Donde se graba en el chip (no es Flash ejecutable)

Piensa en los config bits como interruptores de fabrica que eliges una vez al compilar/grabar. Si WDT = ON y tu programa nunca hace CLRWDT, el PIC se reiniciara solo aunque tu codigo no tenga errores aparentes.

Donde va en el estilo sandwich del .ASM

Va en la capa de arriba, despues de LIST e #include, antes del vector de reset y del codigo — igual que viste en Ensamblador — anatomia:

; ══ ARRIBA — cabecera + palabra de configuracion ═══════
        LIST    P=18F4550
        #include <P18F4550.INC>

        CONFIG  FOSC = HS
        CONFIG  WDT  = OFF
        CONFIG  LVP  = OFF
        CONFIG  MCLRE = ON
        CONFIG  PBADEN = OFF
        CONFIG  BOR  = OFF
        CONFIG  PWRT = ON

; ── Vector de reset ───────────────────────────────────
        ORG     0x0000
        GOTO    programa         ; salto al main (abajo)

; ══ MEDIO — subrutinas (si las hay) ═══════════════════
; ...

; ══ ABAJO — programa principal ════════════════════════
programa:
        BCF     TRISB, 0
        BSF     LATB, 0
bucle:
        GOTO    bucle              ; salto → destino bucle: (linea anterior)

        END

En MPLAB v8 tambien puedes editarlos con Configure → Configuration Bits, pero en el curso UNEXPO lo habitual es declararlos en el .ASM para que el informe y el .HEX coincidan.

Cada config bit en detalle

FOSC — fuente de reloj (oscilador)

Selecciona de donde sale el reloj que marca la velocidad de ejecucion.

Valor tipico	Significado	En el curso
HS	High-Speed — cristal externo (4–20 MHz+)	Usar con cristal de 20 MHz
XT	Cristal de baja/media velocidad	Menos comun en F4550
INTIO / RC	Oscilador interno	Sin cristal externo
EC / ECM	Clock externo por pin	Casos especiales

Con FOSC = HS debes montar el cristal + condensadores del sistema minimo. Sin cristal (o mal cableado), el PIC no ejecuta instrucciones a la velocidad esperada — o no arranca.

Con cristal de 20 MHz en HS (curso UNEXPO):

Magnitud	Valor tipico	Formula / nota
Fosc	20 MHz	Frecuencia del oscilador (cristal)
Tcy (ciclo de instruccion)	200 ns	Tcy = 4 / Fosc = 4 / 20 MHz
MIPS (orden de magnitud)	~5	1 / Tcy en millones de instrucciones/s

Esa Fosc la fija la palabra de configuracion (FOSC = HS) y el cristal fisico — deben coincidir. En Proteus y en la placa, el reloj del PIC debe reflejar 20 MHz si usas esta plantilla.

WDT — Watchdog Timer

Valor	Efecto
OFF	Watchdog desactivado — recomendado al aprender
ON	Si no reseteas el WDT con CLRWDT a tiempo, el PIC hace reset

En practicas de aprendizaje casi siempre WDT = OFF. Si lo dejas ON y olvidas CLRWDT en bucles largos, el programa “se reinicia solo” y parece un bug misterioso.

LVP — Low Voltage Programming

Valor	Efecto
OFF	Programacion normal; RB5 queda libre como GPIO
ON	Modo programacion de bajo voltaje — RB5 reservado para programar

En laboratorio UNEXPO usa LVP = OFF. Con LVP = ON, RB5 puede no comportarse como esperas en tu circuito.

MCLRE — pin MCLR / reset

Valor	Efecto
ON	Pin MCLR activo como reset (con pull-up externo)
OFF	MCLR puede funcionar como pin digital (menos comun en curso)

Con MCLRE = ON conectas 10 kΩ de MCLR a VDD y pulsador a GND para reset manual — parte del sistema minimo.

PBADEN — puertos A/B analogicos al arranque

Valor	Efecto
OFF	RA0–RA3 y RB0–RB4 arrancan como digitales
ON	Esos pines pueden arrancar en modo analogico

Para GPIO y primer LED usa PBADEN = OFF. Si esta ON, leer/escribir pines puede fallar hasta que configures ADCON1 — error tipico en practicas.

BOR — Brown-Out Reset

Valor	Efecto
OFF	No reset automatico por caida de VDD
ON	Reset si el voltaje de alimentacion baja demasiado

En muchos montajes del curso BOR = OFF. Con ON, variaciones de la fuente 5 V pueden provocar resets inesperados.

PWRT — Power-up Timer

Valor	Efecto
ON	Retardo corto al encender para que la alimentacion se estabilice
OFF	Sin retardo extra

PWRT = ON es una buena practica junto al cristal HS y condensadores de desacople.

Resumen — plantilla del curso (20 MHz)

Bloque listo para copiar en la capa superior de todos tus .ASM:

        CONFIG  FOSC = HS        ; Cristal externo alta velocidad
        CONFIG  WDT  = OFF       ; Sin watchdog (aprendizaje)
        CONFIG  LVP  = OFF       ; RB5 libre; programacion normal
        CONFIG  MCLRE = ON       ; Reset por MCLR habilitado
        CONFIG  PBADEN = OFF     ; Puertos digitales al inicio
        CONFIG  BOR  = OFF       ; Sin brown-out reset
        CONFIG  PWRT = ON        ; Retardo al encender

Tip practico

Copia este bloque en todos tus .ASM del curso hasta que entiendas cada linea. Cambiar un solo CONFIG sin saber que hace puede explicar horas de depuracion en protoboard.

Sistema minimo — hardware que acompana los config bits

Los config bits no sustituyen el circuito. Con FOSC = HS y MCLRE = ON necesitas el montaje del Tema 2 (UNEXPO):

Componente	Valor tipico	Funcion
PIC18F4550	—	Microcontrolador
Cristal	20 MHz	Reloj principal (con FOSC = HS)
Condensadores cristal	C1, C2 a tierra (consulta hoja de datos / practica)	Carga del oscilador — ver diagrama del Tema 2
Pull-up MCLR	10 kΩ a VDD	Reset estable (MCLRE = ON)
Pulsador reset	Entre MCLR y GND	Reset manual
Alimentacion	5 V (VDD/VSS)	VDD y VSS del PIC
Desacople	100 nF (0,1 µF) cerca del PIC	Filtra ruido en VDD

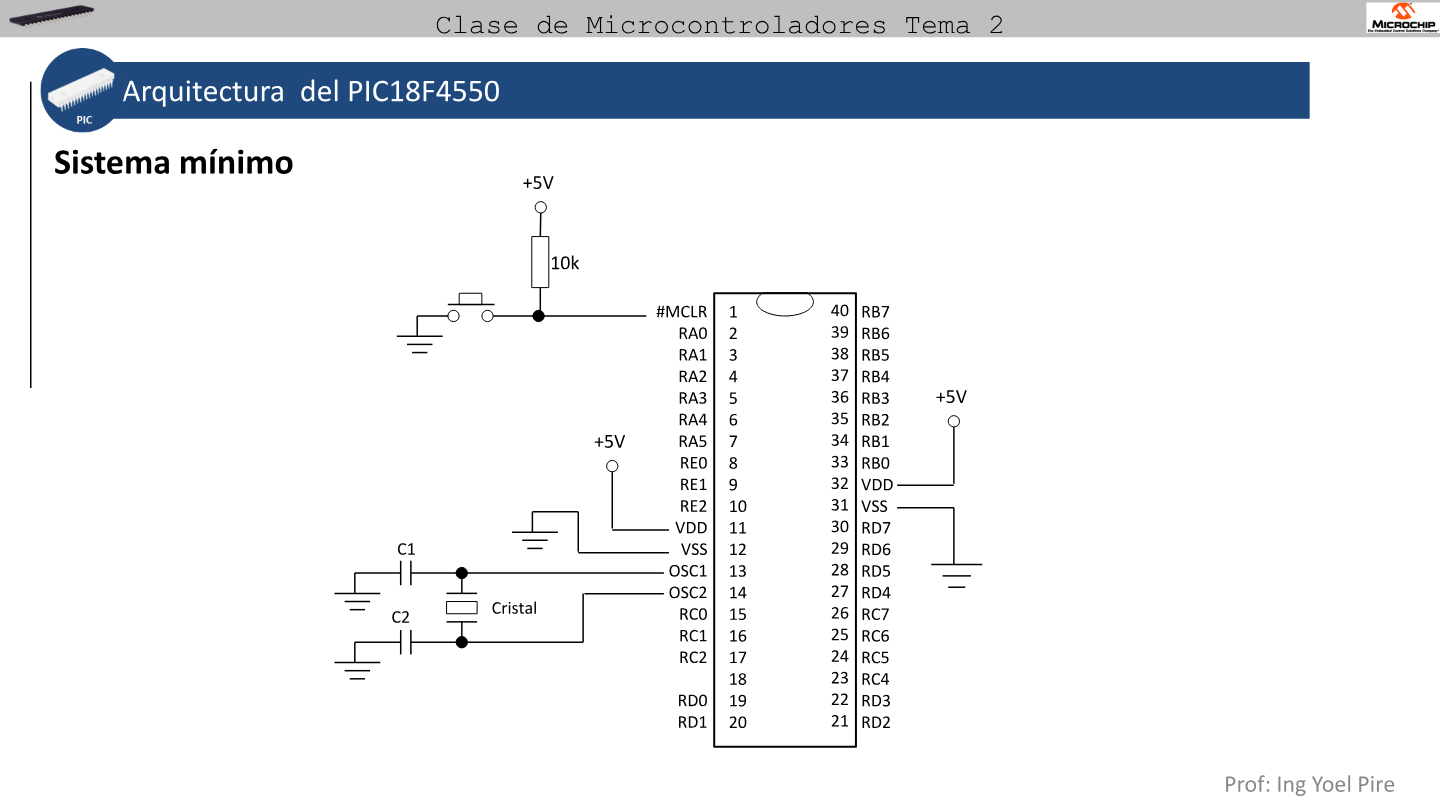

Sistema minimo segun la clase Tema 2: cristal entre OSC1/OSC2 con C1 y C2 a tierra, pull-up de 10 kΩ en MCLR, pulsador de reset y alimentacion +5 V en VDD/VSS. — Clase Tema 2 y 3 — Arquitectura del PIC (UNEXPO · Prof. Ing. Yoel Pire)

Relacion con Ensamblador — ejemplo LED: el .ASM configura software (TRISB, LATB); los config bits y el cristal configuran hardware para que ese software pueda ejecutarse.

Practica · UNEXPO

Pre-laboratorio Practica 1

Investiga la conexion del sistema minimo, explica los puertos del PIC18F4550 y dibuja el diagrama electronico incluyendo cristal, MCLR y condensadores antes de montar en protoboard. Anota en el diagrama que FOSC = HS y MCLRE = ON.

Tipos de reset en el PIC18

El PIC puede reiniciarse por varias causas. Los config bits controlan algunas; otras vienen del hardware o del codigo:

Tipo	Causa	Relacion con config bits
Power-On Reset (POR)	Se enciende VDD	Siempre ocurre al alimentar
Power-up Timer (PWRT)	Retardo tras POR	PWRT = ON/OFF
MCLR	Pulso bajo en pin MCLR	MCLRE = ON
Watchdog (WDT)	WDT no reseteado a tiempo	WDT = ON + falta de CLRWDT
Brown-Out (BOR)	VDD cae bajo umbral	BOR = ON/OFF
Reset por software	Instruccion RESET	Desde tu codigo

Flujo mental al encender:

  Enciendes 5 V
       ↓  POR (+ PWRT si ON)
  Config bits aplicados (FOSC, PBADEN…)
       ↓
  PC = 0x0000 → GOTO inicio (tu ORG)

Si el programa “no arranca”, revisa en este orden: alimentacion y desacople → cristal y FOSC → MCLR y MCLRE → LVP/PBADEN → recien despues el codigo en Flash.

Config bits vs registros SFR

	Config bits	Registros SFR (TRISB, INTCON…)
Cuando se aplican	Al encender / tras reset	En cada instruccion de tu programa
Donde se definen	Directivas CONFIG en .ASM	Instrucciones en tiempo de ejecucion
Cambian en runtime	No (salvo reprogramar el chip)	Si, tu codigo los modifica
Ejemplo	FOSC = HS	BCF TRISB, 0

Los config bits preparan el escenario; tu programa Ensamblador actua sobre registros una vez el PIC ya esta corriendo.

Ejercicio · Parcial

Diagnostica el problema

Un companero graba este .ASM con cristal de 20 MHz montado correctamente, pero RB0 nunca cambia y el simulador en Proteus tampoco avanza bien:

        CONFIG  FOSC = INTIO
        CONFIG  WDT  = ON
        CONFIG  PBADEN = ON

Posibles causas:

1. FOSC = INTIO — el codigo espera cristal externo HS, pero el config dice oscilador interno → reloj incoherente con el hardware.
2. WDT = ON — si no hay CLRWDT, reset continuo.
3. PBADEN = ON — RB0 puede estar en modo analogico al inicio → GPIO digital falla.

Correccion tipica del curso:

        CONFIG  FOSC = HS
        CONFIG  WDT  = OFF
        CONFIG  PBADEN = OFF

Errores comunes

• Olvidar el bloque CONFIG: el .HEX puede usar valores por defecto distintos a los del laboratorio.
• FOSC incorrecto: cristal montado pero FOSC = INTIO (o al reves) → no hay reloj estable.
• WDT = ON sin CLRWDT: el PIC se resetea solo en bucles.
• LVP = ON: RB5 reservado para programacion — conflictos en protoboard.
• PBADEN = ON: pines “muertos” como digital hasta configurar ADC/analogico.
• Confundir CONFIG con codigo: las lineas CONFIG no reemplazan BCF TRISB, 0 ni encienden LEDs por si solas.
• Cristal sin condensadores: aun con FOSC = HS, el oscilador puede no arrancar.

Preguntas tipo parcial

¿Que es la palabra de configuracion?

El bloque de bits de arranque que fija oscilador, WDT, MCLR, modo de pines al encender, etc. Se define con CONFIG en el .ASM y se graba con el .HEX — no es codigo ejecutable.

¿Donde se graban los config bits?

En la memoria de configuracion del PIC, no en la zona ejecutable normal de Flash.

¿Que hace CONFIG WDT = OFF?

Desactiva el watchdog timer para que el PIC no se reinicie solo por timeout del WDT.

¿Por que FOSC = HS con cristal de 20 MHz?

Selecciona el modo de oscilador de alta velocidad para cristal externo, coherente con el sistema minimo del curso.

¿Que problema causa PBADEN = ON en un primer programa GPIO?

Varios pines de PORTA/PORTB pueden iniciar como analogicos, impidiendo lectura/escritura digital correcta.

Examen interactivo

Configuration bits

Basado en: PIC18LF4455-I-PT.PDF

0 de 0 respondidas

CONFIG WDT = OFF desactiva...

El watchdog timer UART ADC Timer2

FOSC = HS selecciona oscilador...

RC interno Cristal de alta velocidad Solo USB Modo sleep permanente

Las directivas CONFIG en MPASM se graban en...

Memoria de configuracion (no es codigo ejecutable) WREG EEPROM de datos del usuario Solo el simulador Proteus

CONFIG LVP = OFF en el laboratorio UNEXPO permite...

Usar RB5 como GPIO normal Desactivar el cristal Apagar todos los puertos Eliminar la necesidad de MCLR

CONFIG PBADEN = OFF hace que al encender...

Digitales en RA0-RA3 y RB0-RB4 Solo analogicos siempre Entradas con pull-up interno fijo Desconectados del GPIO

CONFIG MCLRE = ON requiere en el sistema minimo...

Pull-up de 10 kΩ en MCLR (y pulsador opcional a GND) Solo alimentacion sin reset Quitar el cristal Conectar MCLR directo a GND permanente

Si WDT = ON y nunca ejecutas CLRWDT, el PIC...

Se reinicia por timeout del watchdog Ejecuta el doble de rapido Apaga solo el puerto B Graba EEPROM automaticamente

CONFIG PWRT = ON introduce...

Un retardo corto al encender para estabilizar VDD Un segundo cristal interno Modo UART automatico Desactivacion de MCLR

El cristal de 20 MHz del curso va con CONFIG...

FOSC = HS FOSC = INTIO WDT = ON LVP = ON

Los config bits se aplican principalmente...

Al encender o tras un reset, antes de tu codigo principal En cada instruccion ADDWF Solo cuando presionas MCLR durante la ejecucion Cuando escribes en LATB

La palabra de configuracion en el .HEX es...

Bits de arranque grabados aparte del codigo ejecutable El mismo codigo que GOTO programa Una variable GPR en RAM Solo visible en el simulador, no en el PIC real

Con FOSC = HS y cristal de 20 MHz, un ciclo de instruccion dura aprox...

200 ns 20 ms 1 s 4 MHz
